Leírás és Paraméterek
A H-sorozatú munkahengerek szabványa: ISO 15552.
Mágneses dugattyú az érintésmentes helyzetérzékeléshez.
Közelítéskapcsolók rögzítése közvetlenül a profilcső-horonyban.
Beépített állítható pneumatikus löketvég-csillapítás.
Csatlakozó méretek és felerősítések az ISO 15552 és VDMA 24562-2 szabvány szerint.
A dugattyúrúdon lévő rögzítő anya, szállítási tartozék.
Hengerátmérő | Ø40
A feltüntetett szabványos lökethossztól eltérő méretű és kialakítású henger is rendelhető.
Működtető közeg | sűrített levegő
Üzemi nyomás | 1 ... 10 bar
Környezeti hőmérséklet | -20°C ... +80°C
0°C alatti hőmérsékleten, megfelelően előkészített, szárított levegőt kell alkalmazni.
Henger | eloxált alumínium profil
Fedelek | présöntött alumínium
Dugattyú | alumínium
Dugattyúrúd | keménykrómozott acél
Vezetőpersely | szinterbronz
Tömítések | poliuretán, NBR
 Csomagolási súly
|
1.6 kg |
| Típusszám | HIF 40/100 |

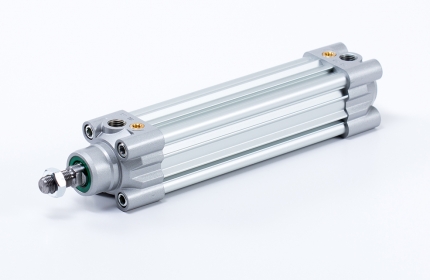

| Megnevezés | ISO 15552 profil henger |
| Hengerátmérő | Ø 40 mm |
| Lökethossz | 100 mm |
| Csatlakozás | G 1/4" |
| Dugattyúrúd átmérő | Ø 16 mm |
| Dugattyúrúd külső menet | M 12 x 1,25 |
| Üzemi nyomás | 1...10 bar |
