Leírás és Paraméterek

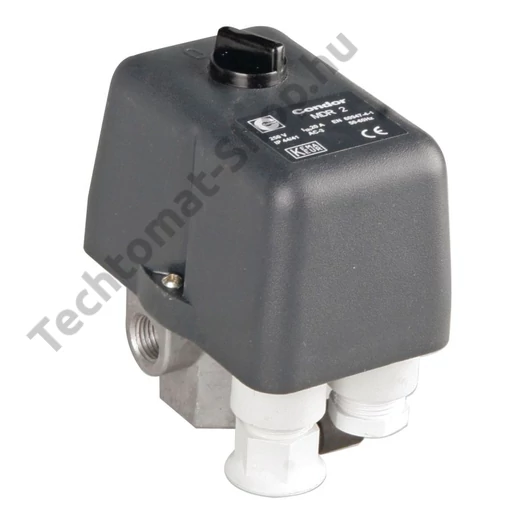

Condor nyomáskapcsoló 1 fázisú, 220 V-os motorokhoz. Megbizható, hosszú élettartam. Nyomáskülönbség állítással, tehermentesítővel.
Maximum 11 bar nyomáshatárig állítható.
A kompresszor sűrített levegő termelése addig tart ameddig a nyomáskapcsoló az előre beállított értéknek megfelelően le nem állítja a kompresszort (általában 8 vagy 10 bár). Ebben a pillanatban hallható a jellegzetes „szisszenés” amikor a visszacsapó szelepen és a nyomáskapcsoló tehermentesítő szelepén keresztül távozik a sűrített levegő a hengerfedélből, a sűrítőtérből, ill. a nyomócsőből. Ennek a folyamatnak az újraindítás megkönnyítése érdekében van szerepe. Ekkor a kompresszor stand by állapotban „pihen” de továbbra is áram alatt van. Akkor kapcsol be újra, ha a nyomáskapcsolón beállított visszakapcsolási értékre csökken a tartályban a nyomás (általában 6 vagy 8 bár).
Az ABAC kimagasló minőségi előírásainak megfelelő Condor gyártmányú nyomáskapcsolókkal szereli kompresszorait, melynek széles választékából válogathat nálunk!
Amennyiben problémái volnának a menetméretek beazonosításában, ajánljuk figyelmébe az alábbi segédletünket:
Nyomáskapcsoló típus | Egyfázisú |
Feszültség | 230 V |
Nyomástartomány alsó határ | 3,0 - 9,0 bar |
Nyomástartomány felső határ | 4,0 - 11,0 bar |
Ajánlott villanymotor teljesítmény | 1,5 - 2,2 kW |

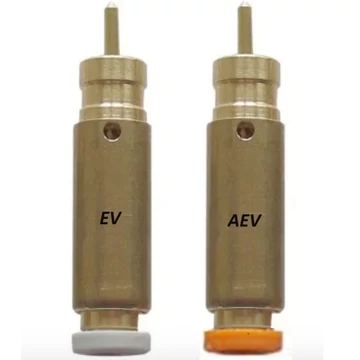

Tehermentesítő szelep | van |
Tehermentesítő csatlakozás | 6-os dugaszolható |
Működtető | fordító kapcsoló, kétállású, manuális |
Motorvédelem | nincs |
Csatlakozások | 3 db, belső menet 1/4" |
Alsó csatlakozás | belső menet 1/4" |
